Plateia to profesjonalne, gotowe do BIM oprogramowanie do projektowania i rekonstrukcji dróg w 3D. Korzystając z elastycznego, dynamicznego modelu danych, obsługuje przepływy pracy i procesy BIM oraz standaryzowany format danych IFC.
Intuicyjny interfejs użytkownika
Starannie zaprojektowany interfejs użytkownika i przepływy pracy są zgodne z praktyką projektowania dróg. Dzięki temu Plateia jest szybka w nauce i łatwa w użyciu.
Od projektu wstępnego do projektu wykonawczego
Zawiera polecenia i narzędzia wspierające cały proces projektowania. Od projektu wstępnego do szczegółowego, od wstępnego wprowadzania danych pomiarowych do złożonych modeli dróg 3D z narzędziami analitycznymi, do dokumentacji i funkcji publikowania.
Narzędzie do tworzenia powierzchni jest zawarte w oprogramowaniu CGS Labs do tworzenia szczegółowego cyfrowego modelu terenu (DTM) na podstawie różnych pomiarów lub innych danych wejściowych: plików danych tachimetru, punktów, linii łamania, bloków itp. Daje to możliwość korzystania z Plateia na zwykłym AutoCAD lub BricsCAD. Plateia obsługuje również powierzchnie z Civil 3D i BricsCAD (V20 lub nowsze).
Tworzenie złożonych nachyleń z wieloma warunkami w wykopie lub nasypie daje użytkownikom możliwość spełnienia różnych scenariuszy projektowych i wymagań dotyczących geometrii dla wszelkiego rodzaju projektów drogowych, od prostego projektu drogi leśnej po złożone projektowanie geometrii skrzyżowań. Ponadto tworzenie stawów, parkingów, platform, dróg, torów kolejowych, koryt rzecznych i innych funkcji jest łatwiejsze i szybsze dzięki funkcji stopniowania CGS Labs.

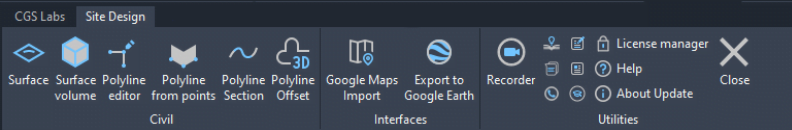

Narzędzie SITE DESIGN zawiera funkcje szybkiego modelowania terenu, obliczanie robót ziemnych, projektowanie mediów i narzędzia zwiększające wydajność, które przyspieszają realizację projektu. Jest idealny do szybkich projektów koncepcyjnych, projektów testowania rozwiązań, projektów szczegółowych i projektów robót ziemnych, w tym obliczania objętości, niwelacji i innych. Udostępnianie danych do wskazówek dotyczących sterowania maszyną, dostarczania projektów planów, danych pomiarowych i wspaniałych wizualizacji.
Powierzchnia
Ukształtowanie terenu to główna zaleta nowej kolekcji. Powierzchnię można utworzyć na podstawie danych z ankiety lub po prostu zaimportować z Google Maps. Największą zaletą tego narzędzia do powierzchni jest to, że błyskawicznie tworzy ultralekkie modele powierzchni.
Google Maps & Google Street View
Google Maps Import ułatwia importowanie obrazów rastrowych i danych wysokościowych wybranej lokalizacji z Google Maps do rysunku DWG w wybranym układzie współrzędnych. Dostępna jest również funkcja Google Street View umożliwiająca użytkownikowi interaktywne wyświetlanie wybranego obszaru w środowisku CAD.
Model infrastruktury drogowej Plateia BIM (3D solid) można szybko zwizualizować bezpośrednio w programie Google Earth. Dzięki temu możemy zaprezentować projekt w środowisku, które umożliwia użytkownikowi wyjątkowe występy wizualne.
Plateia zapewnia szeroki zakres zaawansowanych narzędzi do projektowania geometrii wyrównania, profilu i edycji. Obejmują one projektowanie P(V)I, projektowanie elementów pływających i stałych oraz projektowanie wyrównania tworzone na podstawie istniejących elementów.
Ostatecznie tworzenie najlepszego dopasowania na podstawie istniejącej linii środkowej drogi lub danych pomiarowych krawędzi drogi. Obliczenia superelewacji posiadają kompleksowe narzędzie do definiowania i edycji.
Plateia obsługuje kilka definicji superelewacji i opcji punktów obrotu zgodnie z różnymi europejskimi i AASHTO standardami projektowania dróg. Szereg etykiet wyrównania zgodnie z różnymi standardami krajowymi, raporty i opcje eksportu danych oferują elastyczność, aby pokryć szeroki zakres wymagań użytkownika.
Skrzyżowania i ronda
Zautomatyzowane projektowanie skrzyżowań i rond na podstawie geometrii drogi zdefiniowanej przez wyrównanie, profil i superelewacje.
Funkcja 3D Intersections automatycznie dostosowuje parametry profilu drogi drugorzędnej i superwysokości z odpowiednimi zwrotami krawężników zdefiniowanymi przez użytkownika.
Zautomatyzowane projektowanie skrzyżowań daje w efekcie szczegółową geometrię 3D dla skrzyżowań w kształcie litery X lub T. Użyj trybu równania/powierzchni z różnymi parametrami, aby dostosować geometrię skrzyżowania 3D.
Modele 3D dróg w Plateia są generowane jako powierzchnie 3D lub modele bryłowe 3D. Model powierzchniowy jezdni 3D jest budowany automatycznie na podstawie krawędzi drogi 3D i modelu terenu lub może być budowany za pomocą funkcji gradacji. Model bryłowy 3D tworzony jest na podstawie powierzchni przekroju, gdzie materiały i objętości mogą być definiowane jako dane rozszerzone.
Za pomocą brył 3D możemy również budować tunele, mosty i podobne obiekty. Obiekty bryłowe mogą być wyrównane za pomocą łuków i krzywych przejściowych. Wszystkie modele bryłowe, w tym dane rozszerzone, mogą być importowane do programów Autodesk Infraworks, Navisworks i mogą być wykorzystywane w różnych przepływach pracy BIM.
Projektowanie i edycja szczegółowych przekrojów
Plateia zapewnia możliwości projektowania i edycji przekrojów dróg w sposób szczegółowy, prawie bez ograniczeń geometrii w stosunku do ostatecznego projektu. Dodawanie wielu dróg do pojedynczego przekroju daje kontrolę nad geometrią pomiędzy drogami i innymi obiektami infrastruktury, których wymaga projekt, i pozwala zdefiniować te obszary z dużą dokładnością i szczegółowością.
Plateia oblicza ilość materiałów (QTO) i posiada narzędzie eksportu danych QTO z niestandardowo zdefiniowanymi opcjami pozycji płatniczych (Bill of materials). Daje to użytkownikom możliwość powiązania materiałów zdefiniowanych na rysunku z bazą danych materiałów w oprogramowaniu do kosztorysowania, wspierając w ten sposób cyfrowy transfer danych i szybkie przeliczanie kosztów w przypadku zmian w projekcie.
Narzędzie do geometrii drogi widoczności i zatrzymania zapewnia graficzną analizę odległości widoczności wymaganej do bezpiecznego zatrzymania pojazdu jadącego z prędkością projektową. Ułatwia to planowanie w celu uniknięcia kolizji z wszelkimi innymi nieruchomymi obiektami utrudniającymi drogę przejazdu.
Funkcja rekonstrukcji/remontu drogi oferuje potężne narzędzia do analizy regresji dla najlepszego dopasowania i tworzenia profilu w oparciu o istniejące dane z pomiarów osi drogi lub krawędzi drogi.
Porównanie istniejących przechyłek dróg z nowymi funkcjami obliczania i edycji przechyłek zapewnia projektantom narzędzia potrzebne do radzenia sobie z wymagającymi ograniczeniami geometrycznymi.
Zintegrowane narzędzia do rekonstrukcji i renowacji dróg do obliczania ilości materiału usuwanego i/lub odnawiania nawierzchni dają w wyniku nowe dane 3D geometrii drogi połączone z informacjami QTO.
Rozwiązania CGS Labs zapewniają obszerną obsługę danych BIM, nie ograniczając się do używanych platform CAD. Modele 3D dróg, linii kolejowych lub kanałów rzecznych są generowane jako szczegółowe obiekty 3D z rozszerzonymi metadanymi BIM dołączonymi do obiektów lub jako wiele powierzchni do użytku z maszynami sterowanymi komputerowo itp.
Plateia oferuje wydajnego menedżera właściwości do dodawania i zmieniania danych właściwości brył 3D, co zapewnia zgodność z COBie (Construction Operations Building Information Exchange).
Modele 3D Plateia i dane atrybutów można eksportować do plików IFC. Format eksportu IFC jest regularnie aktualizowany zgodnie ze specyfikacjami buildingSMART International.
Narzędzie do wykrywania kolizji umożliwia projektantowi wyszukiwanie ewentualnych kolizji pomiędzy wybranymi bryłami 3D w samym rysunku, co pozwala zaoszczędzić czas na eksport modeli i tworzenie analizy kolizji w aplikacjach innych firm poza środowiskiem CAD.
